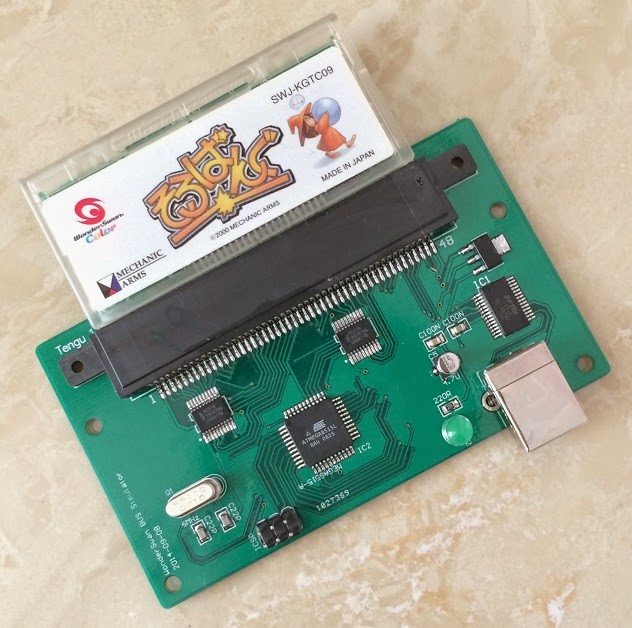

Wonderswan bus simulator - Tengu 2.1 and Gameboy Advance Dumper 1.0

ws/wsc cartrdige dumper 2.1 is finished.
now support dump wsc rom,(new firmware also support old dumper 1.x)
more information,please visit: famulator

Here my old gba dumper device.

Wonderswan cartridge dumper TENGU 2.0

ws/wsc 卡带dump器2.0和2.1开发完成

Wonderswan bus simulator - Tengu 1.1 finished.

ws/wsc cartrdige dumper 1.1 is finished.
now support dump rom,dump sram .
Later, I will test to dump eep .

more information,please visit: famulator

wonderswan 卡带总线数据分析

上周末分析了一下ws(非wsc) 读取 ws卡带的逻辑信息!

时序图

分析

初步分析结果为:
1 所有信号(不包括地址线和数据线)都是低有效
2 P45需要和/RD信号同步，也就是/RD有效，P45也需要为低

目前dump器可以正确读取WS的卡带ROM(尚未测试切BANK，也没有测试WSC卡带)，由于时间有效，余下的部分本周周末继续。

附录：
ROM的最后10个字节包含一些卡带基本信息,信息如下:
00: 开发者ID，也就是这个游戏的开发公司
01: 00为WS可运行，01为必须WSC才可运行
02: 游戏ID
03: 是否有保护，非0则是
04: 标记ROM大小，02为4Mbit，03:8，04:16，06:32，08:64，09:128
05: 标记存档信息，
06: 标记镜像
07: RTC情况
08: 09: ROM校验

wonderswan dump 器硬体开发完成

wonderswan dumper 硬体开发完工。

设备暂时命名为 Wonderswan bus simulator - Tengu 1.0

目前编写firmware中。

更多信息请关注 http://www.famulator.com
